LSD-40熱裝熱拆電磁感應加熱設備
一．加熱
1.加熱工件尺寸
直徑846mm,內徑440mm,加熱長度530mm,過盈6-22絲,溫度120度，慢快加熱。
2.加熱目的
根據加工工藝要
求需要將以上三個種類的圓環進行加熱以實現熱裝配和熱拆卸的目的。
3.加熱要求
根據圓環的過盈配合程度，以及以前的工作經驗，要求加熱溫度120度左右。根據生產效率的，大約熱裝配時間30分鐘左右，以操作方便的原則。
二.加熱系統介紹
本加熱系統由三部分組成：1.全數字感應加熱設備
2. 感應加熱線圈
3.耐熱石棉布
1）
2）全數字感應加熱設備
根據工件的尺寸和加熱要求，我們選用70KW全數字風冷式設備（推薦使用70KW設備，以適應更多的工件尺寸和功率要求）基本參數如下：
| 型號 | LSD-40風冷式全數字電磁感應加熱設備 |
| 產品圖片 | |
| 系列名稱 | （megrez） |
| 型號 | LSD-40 |
| 功能介紹 | |
| 控制方式 | 全數字嵌入式控制軟件 |
| 主芯片 | TMS320F28335 |
| 芯片速度 | 150MHz |
| 工作模式 | 手動模式、溫控模式 |
| 加熱電流設置段數 | 5段（可擴展至10段） |
| 工件參數存儲數量 | 10個/模式 |
| 顯示屏 | |
| 工作狀態顯示內容 | 時間、電流、頻率、 |
| 報警界面 | 過流、過壓、欠壓、缺相、過熱等 |
| 總線接入 | RS485（推薦）、Profibus（可選）、CANbus（可選） |
| 試用功能時間 | 200小時（啟用試用功能 |
| *數據分析軟件 | Windows下安裝運行，具有加工數據分析、加工數據對比，查找特定加工工件參數和報警參數等功能（需另行采購） |
| 輸出參數 | |
| 輸出額定功率 | 40KW（最大功率40KW) |
| 暫載率/循環周期 | 0.5/10 min |
| 輸出功率范圍 | 10–60% |
| 頻率范圍 | 5KHZ–20kHz |
| 輸入?yún)?shù) | |
| 電壓 | 380 V ±10% |
| 頻率 | 50/60 Hz |
| 額定電流 | 30-90A |
| 自帶電纜長度 | 無 |
| 電源電纜制式 | 3L+PE |
| 推薦L電纜 | 3x25mm2 |
| 冷卻參數 | |
| 工作環境溫度 | +5℃~+50℃ |
| 外觀參數 | |
| 主機形式 | 柜式 |
| 主機尺寸 | 680x480x380mm |
| 顏色 | 白 |
| 包裝方式 | 木箱 |
3）感應加熱線圈
感應加熱線圈材質是耐高溫電磁線。根據加熱工件的尺寸以及設備諧振電感值的要求需要配置60米，線徑25平方。（耐高溫電磁線由廠家定制，經后期處理而成，線體玻璃絲，云母帶包裹，可承受500度左右的高溫.可耐高壓，線體可反復使用，使用時根據工件尺寸繞制線圈，不管工件大還是小，工件外形簡單還是復雜都可以輕松搞定！可以通過調節繞線的密度控制局部的加熱快慢，簡單易用）
圖二 耐高溫電磁線
4）耐高溫石棉布
加熱時感應線圈和工件之間需要預先纏繞耐高溫的石棉布，
作用：1.對加熱的工件進行保溫 2.保護線圈的線體不受高溫損壞 3.匹配線圈的藕合距離，已達到最高的工作效率。
三.設備的功能特點
1、技術先進可靠：采用德國進口的IGBT作為功率器件。自帶有漏電保護系統，專業設計的電路，反應速度比漏電保護開關更快。更安全。
2、高效、節能：加熱快，受熱均勻，工件無氧化層，利用電子電路的鎖相環技術，自適應諧振回路，使其工作在諧振點上，器件損耗小，工作效率高，整體損耗小，比電子管式省電40%，比可控硅中頻省電30% 。
3、性能穩定：設計合理，保護齊全，具有過壓、過流、水溫、水壓等多項保護，數字面板顯示更直觀，優越的性能使設備可以持續不間斷的工作。
5、體積小，重量輕，安裝和移動都非常方便，設備不用通水冷卻，有三相五線電源即可。
6、操作和保護系統：設備最大的特點是全數字的操作系統和一系列配套的集成電路保護設計，使的設備壽命更長，性能更穩，各種問題及時報警進行自我保護。不會出現負載不匹配導致功率元件損壞的現象。電路為自主研發，可根據客戶需要添加或更改電路，以滿足不同的需要，高效，節能，性能穩定是我們追求的目標。
7、設備外殼的顏色，結構可根據客戶需要進行私人訂制。
四、 制造及驗收執行標準
GB/T2900.23 電工名詞術語，工業電熱設備
GB/T3797 電控設備，第二部分，裝有電子器件的電控設備
GB/T4025-2003 人-機界面標志標識的基本安全規則；指示器和操作器的編碼規則
GB5959.1 電熱設備的安全，第一部分，通用要求
GB5959.9 電熱設備的安全，第九部分，對高頻介質加熱設備的特殊要求
GB/T10066.1 電熱設備的試驗方法，第一部分，通用部分
GB/T10067.1-1988電熱設備基本技術條件通用部分
GB/T10067.5-1993電熱設備基本技術條件，高頻介質加熱設備
五、安裝調試：
1、供方負責免費指導安裝，免費調試，免費培訓技術人員。
2、電源柜以后的電源線，空開等連接材料由買方負責。

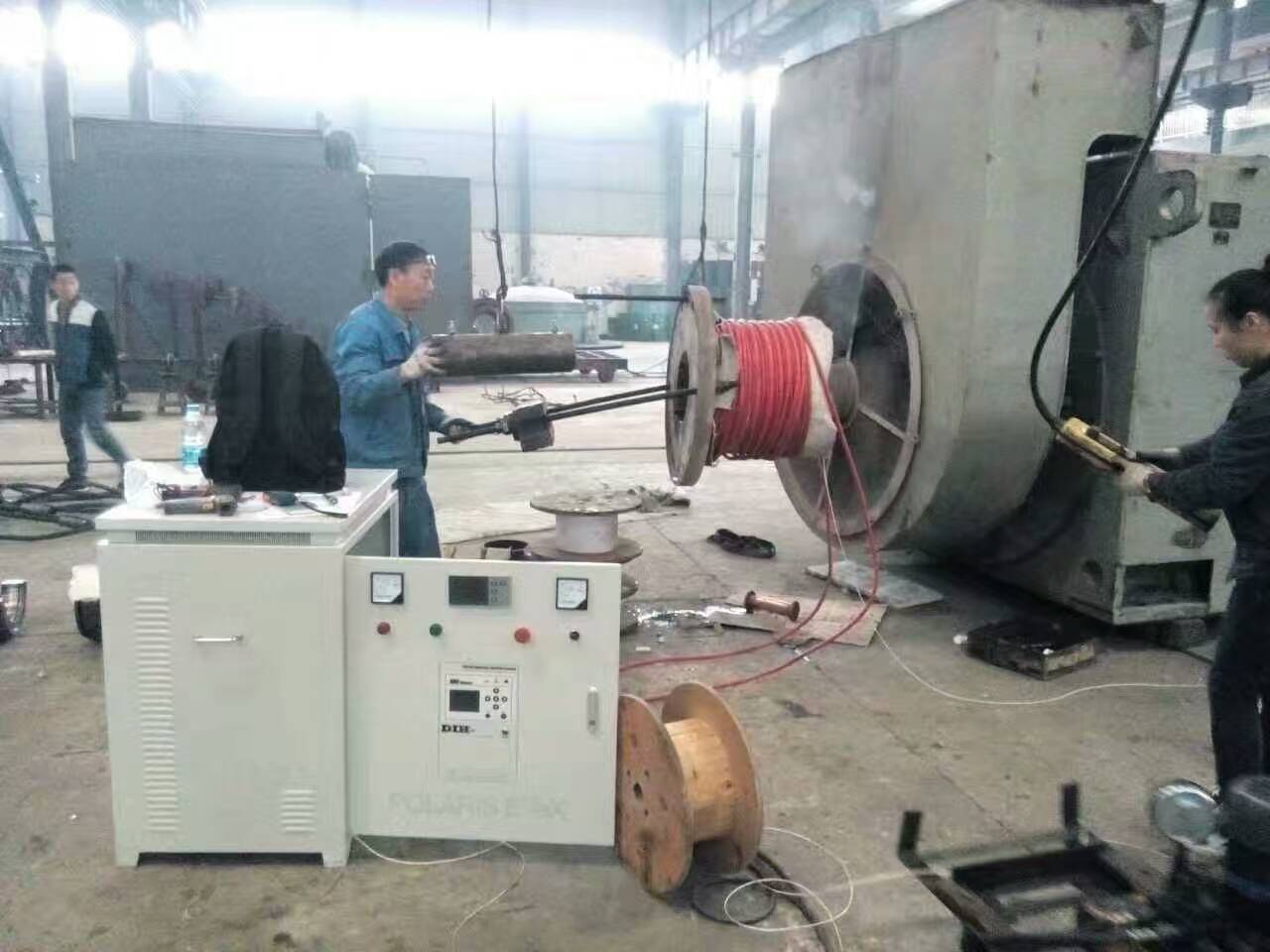

六．現場圖片
廣泛用于: 軸承、聯軸器，齒輪、鏈輪、對輪風葉的拆卸熱裝。
主要用戶：日照鋼鐵，承德鋼鐵，柳州鋼鐵，萬基鋁業，萬達鋁業，淅川鋁業，伊川鋁業。諸暨恒達，濟南炳達，南京鼎陽，昆山正昌，唐山重工，西安重工，宇通重工。滬通電機，徐州豫通電機等。
七、售后服務承諾及培訓計劃
1、技術資料：
全套設備安裝并驗收合格后，提交用戶全套設備技術資料，包括技術參數 及使用說明書。
2、維修技術人員情況：
本公司專設售后服務部，精通電力、電子等專業工程師和一批技術精湛、經驗豐富并取得專業資格的維修人員。
4、應急維修時間安排：
本公司服務響應時間為2小時，并即時進行故障診斷和排除故障方案建議。
5、維修服務收費標準：
1）在一年保修期內，由于我公司產品質量原因造成的故障，我公司免費維修。因使用方操作不當，安裝而引起的產品損壞，我公司收取往返路途費并按優惠價格收取維修費（鄭州市內除外）。
2）保修期外我公司收取往返路途費用，更換部件成本費，并按優惠價格收取維修費。
6、培訓計劃：
設備到達目的地后，由專業技術人員到達現場做相應的免費培訓工作，時間為一至二個工作日。
7、其它服務承諾
給我一份信認，還您十分滿意。我們服務的每一站，真誠接受您的監督。
