一、用途

JSL系列650℃井式電阻爐系列周期作業式電爐，供有色金屬和輕合金的零件熱處理及鋼件回火之用。

二、結構簡介

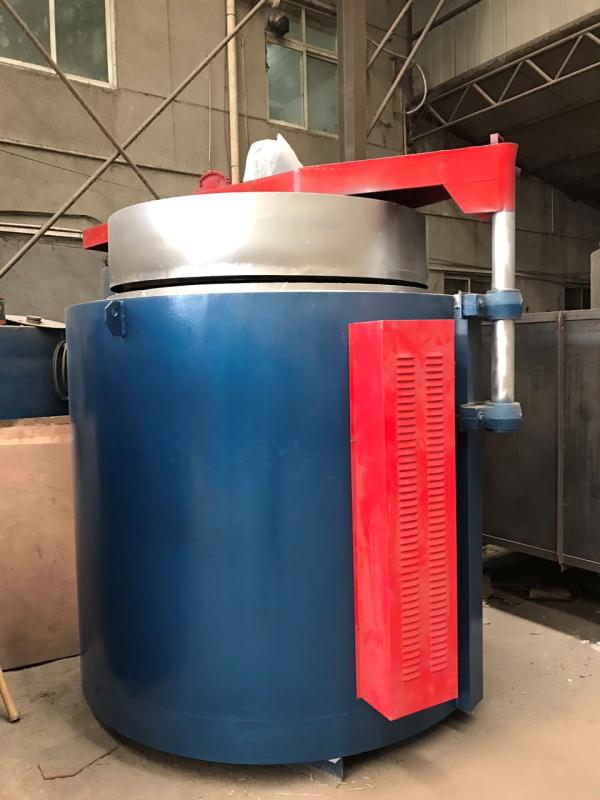

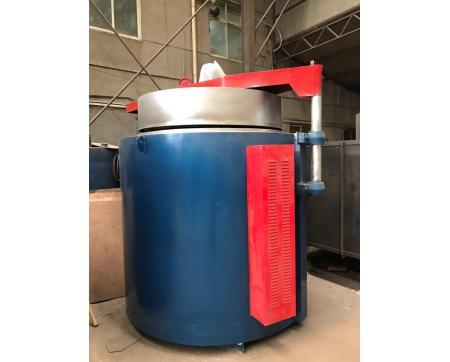

JSL系列650℃井式電阻爐，爐殼系由型鋼及鋼板焊接而成，殼內是用輕質耐火材料砌成的爐膛，外殼與爐膛之間的空隙部分填滿了保溫材料組成爐體，其特點是體積小、重量輕、蓄熱少、性能好。在爐蓋上裝有風機，強迫熱風循環，以保證爐溫均勻。熱電偶由爐側壁插入，結合智能溫控儀表，可以達到較高的控溫精度。爐蓋的升降是通過手動杠或電動來進行的，在爐蓋的啟動軸上裝有行程開關，與爐蓋啟閉動作聯鎖，當爐蓋打開時，電爐電源即被切斷，以保證操作人員。

三、電氣方面：

1、控溫儀表采用廈門宇電AI518AP-G-L1智能程序控制儀表，精度0.3

級，控溫偏可達±2℃。人機界面采用深圳W EINVIEW威綸7 吋觸摸屏，通過通信協議與智能儀表相連，把儀表操作菜單在觸摸屏完全展開，這樣操作更真觀，更方便，在不更改儀表參數時，觸摸屏顯示電爐各區的工作狀態。（用戶可以有選擇性的采用）無紙記錄儀記錄的各項數據，可以在其上直接翻查，也可以通過SD卡考貝到電腦上，實現數據的記錄與打印?？販貎x表可執行PID與自動適應加熱系統熱慣性的自整定調節，在爐溫快要達到設定溫度時，儀表自動減小輸出，防止溫度的超調。

2、執行元件采用固態繼電器功率模塊，工作噪聲低（與其配套的軸流風機有微弱的聲音），開關速度快，單位時間內開關頻率高，用其控溫可達到較高的精度。

3、元件性能可靠高，壽命長，是交流接觸器的3倍。

4、完善的故障保護措施，如出現固態繼電器元件的損壞、風機故障，并自動聲光報警。

四、選型表
